電磁流量計的供電方式有哪些-儀表百科

#電磁流量計#

電磁流量計適用于化工助劑、海綿城市、給水排水、水利灌溉、水處理、污水處理(環保污水控制、化工污水、電鍍污水)、造紙漿液(紙漿)、泥漿、醫藥原料、食品等工農業的公司過程流量測量和控制，標配485通訊功能。

磁路系統：

其作用是產生均勻的直流或交流磁場。直流磁路用磁鐵來實現，其優點是結構比較簡單，受交流磁場的干擾較小，但它易使通過測量導管內的電解質液體極化，使正電極被負離子包圍，負電極被正離子包圍，即電極的極化現象，并導致兩電極之間內阻增大，因而嚴重影響儀表正常工作。當管道直徑較大時，磁鐵相應也很大，笨重且不經濟，所以電磁流量計一般采用交變磁場，且是50HZ工頻電源激勵產生的。

測量導管：

其作用是讓被測導電性液體通過。為了使磁力線通過測量導管時磁通量被分流或短路，測量導管須采用不導磁、低導電率、低導熱率和具有一定機械強度的材料制成，可選用不導磁的不銹鋼、玻璃鋼、高強度塑料、鋁等。

電極：

其作用是引出和被測量成正比的感應電勢信號。電極一般用非導磁的不銹鋼制成，且被要求與襯里齊平，以便流體通過時不受阻礙。它的安裝位置宜在管道的垂直方向，以防止沉淀物堆積在其上面而影響測量精度。

外殼：

應用鐵磁材料制成，是分配制度勵磁線圈的外罩，并隔離外磁場的干擾。

襯里：

在測量導管的內側及法蘭密封面上，有一層完整的電絕緣襯里。它直接接觸被測液體，其作用是增加測量導管的耐腐蝕性，防止感應電勢被金屬測量導管管壁短路。襯里材料多為耐腐蝕、耐高溫、耐磨的聚四氟乙烯塑料、陶瓷等。

轉換器：

由液體流動產生的感應電勢信號十分微弱，受各種干擾因素的影響很大，轉換器的作用就是將感應電勢信號放大并轉換成統一的標準信號并抑制主要的干擾信號。其任務是把電極檢測到的感應電勢信號Ex經放大轉換成統一的標準直流信號。

那么電磁流量計有哪些供電方式呢？

根據現場工況及客戶需求，我們有多種供電方式可以選擇

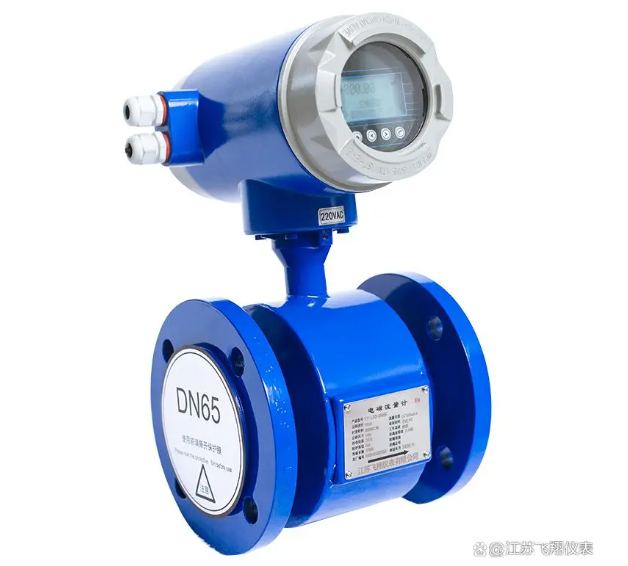

1、現場供電電源，220V電源供電，常規我們的電磁流量計默認供電方式220V電源現場供電，不管是分體式電磁流量計還是一體式電磁流量計，都可以以220V電源供電

2、現場供電電源，24V電源供電，如果現場工況不允許使用交流電源或者現場低壓直流電源要求，或者需要配置流量積算儀供電，可以選用24V現場電源供電

3、電磁流量計鋰電池供電，現場工況易燃易爆無電源的情況下，可以選用鋰電池電源供電，鋰電池供電也是比較方便的一種，鋰電池供電通暢情況下是不帶信號輸出，及就地現場顯示，若要鋰電池供電并帶有輸出信號，需要特殊定制轉換器，特殊工況特殊定制，滿足現場工況需求
