渦街流量計安裝需要注意哪些

江蘇飛翔儀表有限公司成立于2010年9月，致力于溫度儀表（熱電阻、熱電偶、雙金屬溫度計）、液位儀表（磁翻板液位計、雙色水位計、浮球液位計、超聲波液位計、雷達液位計）、壓力儀表（壓力表、電容式壓力變送器、擴散硅壓力變送器）、流量儀表（ 電磁流量計、渦街流量計、孔板流量計、渦輪流量計、V錐流量計、熱式氣體質量流量計、金屬管浮子流量計及威力巴流量計等)、計量檢測設備(流量積算儀、無紙記錄儀、智能手操器等)和安裝材料的研發設計、生產銷售。

歡迎致電聯系合作1515（2323）559

法蘭式渦街流量計是根據卡門渦街原理研究生產的測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。主要用于工業管道介質流體的流量測量，如氣體、液體、蒸汽等多種介質。

渦街流量計的工作原理是在流體中設置漩渦發生體（阻流體），從漩渦發生體兩側交替地產生有規則的漩渦，這種漩渦稱為卡曼渦街，如圖1所示。漩渦列在漩渦發生體下游非對稱地排列。

那么在現場安裝渦街流量計安裝需要注意哪些？

1、合理選擇安裝場所和環境。

避開強電力設備，高頻設備，強電源開關設備；避開高溫?zé)嵩春洼椛湓吹挠绊懀荛_強烈震動場所和強腐蝕 環境等，同時要考慮安裝維修方便。

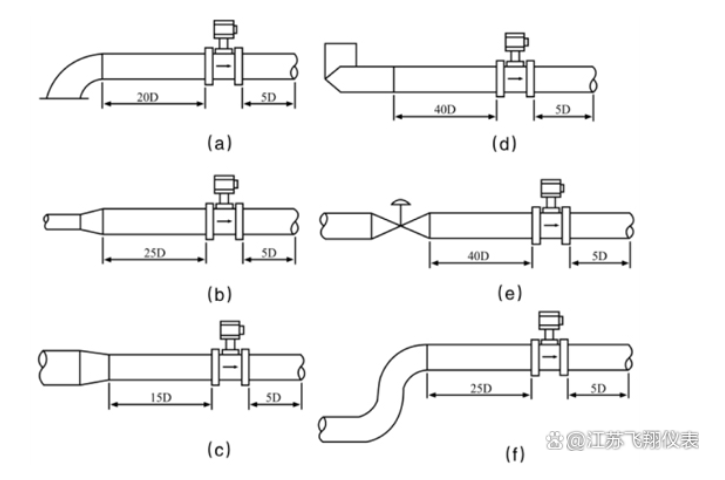

2、上下游必須有足夠的直管段。

若傳感器安裝點的上游在同一平面上有二個90。彎頭，則：上游直管段≥25D，下游直管段≥5D 。

若傳感器安裝點的上游在不同平面上有二個90。彎頭，則：上游直管段≥40D，下游直管段≥5D 。

調節閥應安裝在傳感器的下游5D以外處，若必須安裝在傳感器的上游，傳感器上游直管段應不小于50D，下游應有不小于5D。

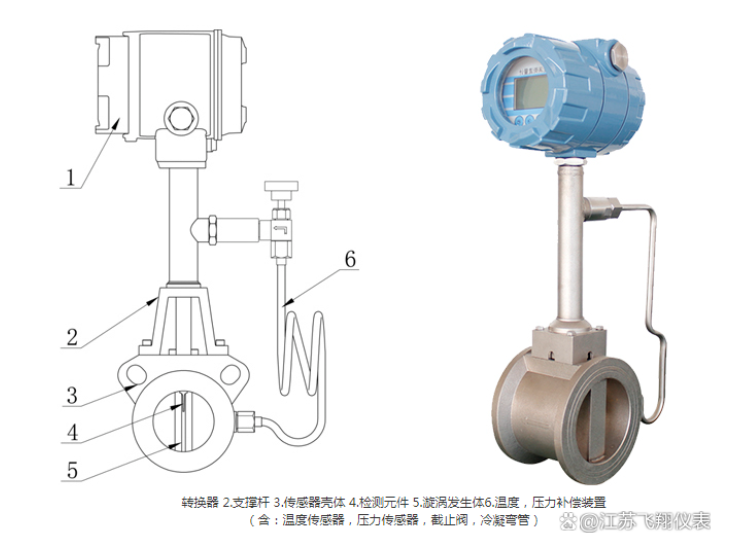

氣體流量計帶溫壓補償

3、安裝點上下游的配管應與傳感器同心，同軸偏差應不小于0.5DN。

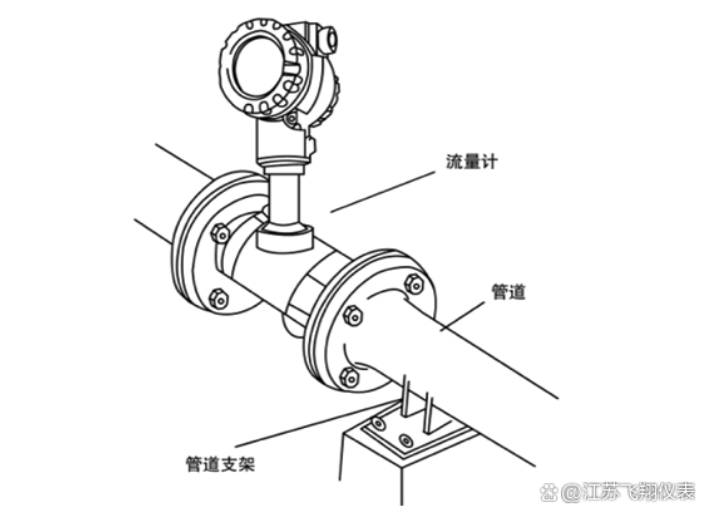

4、管道采取減振動措施。

傳感器盡量避免安裝在振動較強的管道上，特別是橫向振動。若不得已要安裝時，必須采取減振措施，在傳感器的上下游2D處分別設置管道緊固裝置，并加防震墊。

5．在水平管道上安裝是流量傳感器***常用的安裝方式。

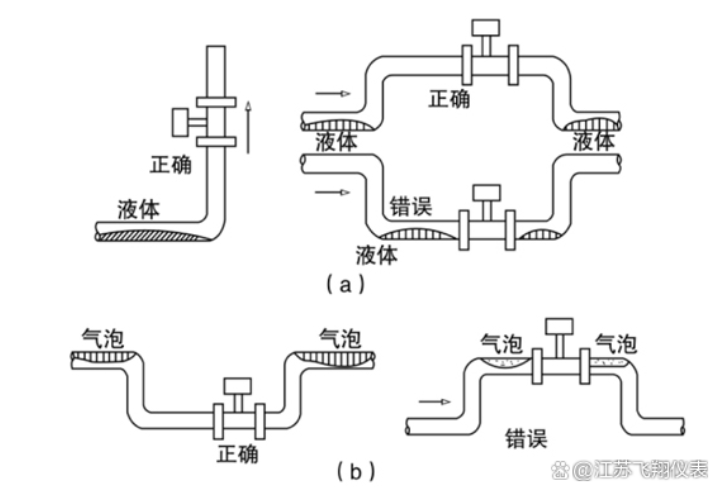

測量氣體流量時，若被測氣體中含有少量的液體，傳感器應安裝在管線的較高處。

測量液體流量時，若被測液體中含有少量的氣體，傳感器應安裝在管線的較低處。

6．傳感器在垂直管道的安裝。

測量氣體流量時，傳感器可以安裝在垂直管道上，流向不限。若被測氣體中含有少量的液體，氣體流向應由下向上。

測量液體流量時，液體流向應由下向上：這樣不會將液體重量額外附加在探頭上。

7、傳感器在水平管道的側裝。

無論測量何種流體，傳感器可以在水平管道上側裝，特別是測量過熱蒸汽，飽和蒸汽和低溫液體，若條件允許***采用側裝，這樣流體的溫度對放大器的影響較小。

8．傳感器在水平管道的倒裝。

一般情況下不推薦用此安裝方法。此安裝方法不適用于測量一般氣體、過熱蒸汽。可用于測量飽和蒸汽，適用于測量高溫液體或需經常清洗管道的情況。

9．傳感器在有保溫層管道上的安裝。

測量高溫蒸汽時，保溫層***多不能超過支架高度的三分之一。

10．測壓點和測溫點的選擇。

根據測量的需要，需在傳感器附近測量壓力和溫度時，測壓點應在傳感器下游的3-5D處，測溫點應在傳感器下游的6-8D處。
