文丘里管

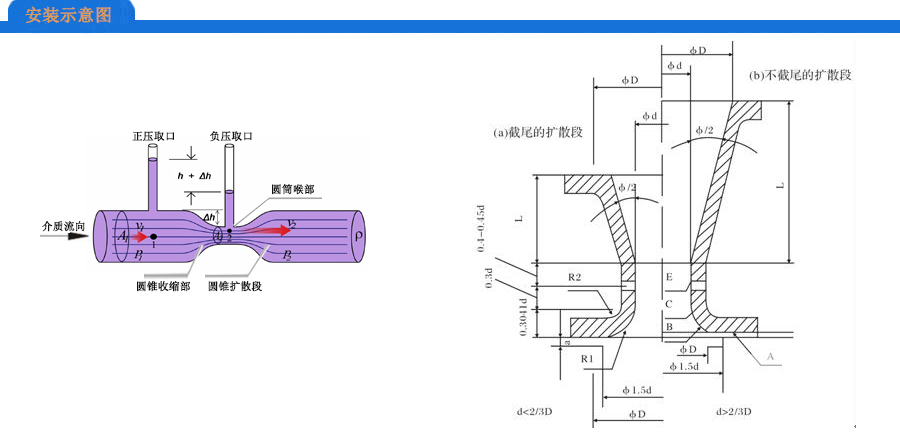

FX-LGW文丘里管利用先收縮而后逐漸擴大的管道。測出其入口截面和zui小截面處的壓力差，用伯努利定理即可求出流量。按國標GB/T2624-93設計制造，按檢定規程JJG640-94檢定的。在標準節流...

在線咨詢全國熱線
18915198233

FX-LGW文丘里管利用先收縮而后逐漸擴大的管道。測出其入口截面和zui小截面處的壓力差，用伯努利定理即可求出流量。按國標GB/T2624-93設計制造，按檢定規程JJG640-94檢定的。在標準節流裝置中，它所要求的上、下游直管道zui短、壓力損失zui小、性能穩定、維護方便。因其計算準確、能耗小，已廣泛用于石油、化工、電力、冶金行業。
文丘里管按結構分為內藏式文丘里管和插入式文丘里管。在鋼鐵廠熱風爐的助燃風、冷風、煤氣計量（高爐煤氣、焦爐煤氣、轉爐煤氣）及熱電廠的鍋爐一次風、二次風大管徑、低流速管道計測量中收到了良好的效果。解決現行工業企業中低壓、大管徑，低流速各類氣體流量測量。測量范圍寬、安裝方便的流體測量裝置。獨特的結構設計及數據處理方法具有嚴格的流體力學依據，并在國家大型重點風洞實驗室進行實流標定。
產品特點：
1.結構簡單，耐用，性能穩定。
2.壓力損失小，節約流體輸送所需的能源。
3.在通徑50～1200范圍內．不需要實流標定。超出這個范圍，可以參比設計制造。當需要較高精確度時，可進行實流標定。
4.本體安裝尺寸較長，對大口徑儀表，不便于運輸安裝。
技術參數：
公稱通徑(mm)：DN50～DNl200～2600
公稱壓力(MPa)：0 25～4.0～6.3
精確度(不確定度)：±1％～±1 5％

類型	公稱直徑	節流孔徑比β	雷諾數范圍	材質
粗鑄收縮段	100mm≤DN≤800mm	0.3≤β≤0.75	2×10⁵≤Re ≤2×10⁶	鑄鐵或銅
機械加工收縮段	50mm≤DN≤250mm	0.4≤β≤0.75	2×10⁵≤Re ≤2×10⁶	碳鋼或不銹鋼
粗焊鐵板收縮段	200mm≤DN≤1200mm	0.4≤β≤0.7	2×10⁵≤Re ≤2×10⁶	碳鋼或不銹鋼

FX-LG	節流裝置
代碼	節流類型
K P W V	孔板噴嘴文丘利管 V錐
代碼	結構類型（適用上級代碼“K”孔板的選項）
H Y K S Q D Z R P N X	環室取壓標準孔板法蘭取壓標準孔板鉆孔取壓標準孔板雙重孔板圓缺孔板多孔孔板錐型入口孔板 1/4圓孔板偏心孔板整體（內藏）孔板楔形孔板
代碼	結構類型（適用上級代碼“P”噴嘴的選項）
I L	ISA 1932噴嘴長徑噴嘴
代碼	結構類型（適用上級代碼“W”文丘利管的選項）
G W	經典文丘利管文丘里噴嘴
代碼	公稱通徑DN
10 … 1600	DN15 … DN1600
代碼	取壓類型
N Y	引壓管引壓一體化結構（不適合高溫介質）
代碼	測量介質
Q Z Y	氣體蒸汽液體
代碼	壓力等級
1 2 3 4 5 6 7	PN1.0 PN1.6 PN2.5 PN4.0 PN6.3 PN10 PN16
代碼	工作溫度
1 2 3	≤80℃ ≤250℃ ≤450℃
代碼	儀表材質
1 4 6 T	法蘭碳鋼，節流件不銹鋼全304不銹鋼全316不銹鋼其它材質訂貨時說明
代碼 F H	安裝方式法蘭式焊接式
代碼	安裝附件（可復選）
0 1 2 3	無截止閥三閥組冷凝罐
代碼	測量附件（可復選）
C L Y W	差壓變送器流量積算儀壓力傳感器（壓力補償用）溫度傳感器（溫度補償用）
注：所有差壓式流量計需要提供完整數據：被測介質、管道口徑、流量范圍、工作溫度、工作壓力等，以便出具節流裝置計算書。
