FX-LUX系列氣體旋進旋渦流量計采用zui新微處理技術,具有功能強、流量范圍寬、操作維修簡單,安裝使用方便等優點,主要技術指標達到國外同類產品先進水平。廣泛應用于石油、化工、城市供氣、電力、冶金、煤炭等行業各種氣體計量。
工作原理:
流量傳感器殼體剖面的型線類似文丘利管的型線，兩頭大中間小，入口側的收縮段內有一組強制產生旋渦的導流葉片，出口側有一個消除旋渦流的整流柵，使流體恢復軸向流動。當流體流入流量流量傳感器時，入口處的導流葉片迫使軸向流動的流體旋轉，并在收縮段內由于流體的加速流動使旋轉流的中心產生旋渦流。這時，隨著管截面的縮小，旋渦流集中在中心軸上，當旋渦流體進入擴散段時，由于流速減慢，旋轉流體受到回流的作用，開始作二次旋轉，旋渦流出現轉折點（在這一點上流體的軸向速度分量為零），形成旋渦進動現象，故稱旋進旋渦。檢測元件測得該進動頻率信號后，由二次儀表顯示出流量總量、溫度、壓力等。
主要特點:
1．內置式壓力、溫度、流量傳感器，性能高,結構緊湊，外形美觀。
2．就地顯示溫度、壓力、瞬時流量和累積流量。
3．采用信號處理放大器和獨特的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有的穩定性。
4．時間顯示及實時數據存儲之功能，可保證內部數據不會丟失,可性保存。
5．整機功耗低,能憑內電池長期供電運行,是理想的無需外電源就地顯示儀表。
6．防盜功能可靠，具有密碼保護,防止參數改動。
7．表頭可180度隨意旋轉，安裝方便。
技術參數：

項目	主要性能指標
準確度等級	1.0級；1.5級(其相應的基本誤差限為± 1.0%； ±1.5%)
重復性(%)	＜基本誤差限的1/3
過流量能力	zui大流量的1倍
工作壓力(MPa)	PN1.6、2.5、4.0
介質溫度(℃)	-30～70
壓力損失(MPa)	△P=ρ／1.205 ×△P_N
輸出信號方式	脈沖：低電平＜0.7V；高電平V_D—1V(V_D一外供電電壓)；模擬：4mA～20mA；RS485通訊接口
表體材料	鋁合金、不銹鋼(>2.5MPa)
適用介質	氣體
環境條件	溫度：-30℃～55℃ 濕度：5%～95% 大氣壓力：86 kPa～106kPa
供電方式	普通型：內供電3VDC 功耗《80μA；外供電6～24V DC功耗＜20mA
供電方式	智能型(溫壓一體化)：內供電3.6VDC功耗<200μA；外供電12～24V DC功耗<100mA
防爆等級	防爆標志：ExdⅡBT4；ExibⅡBT6

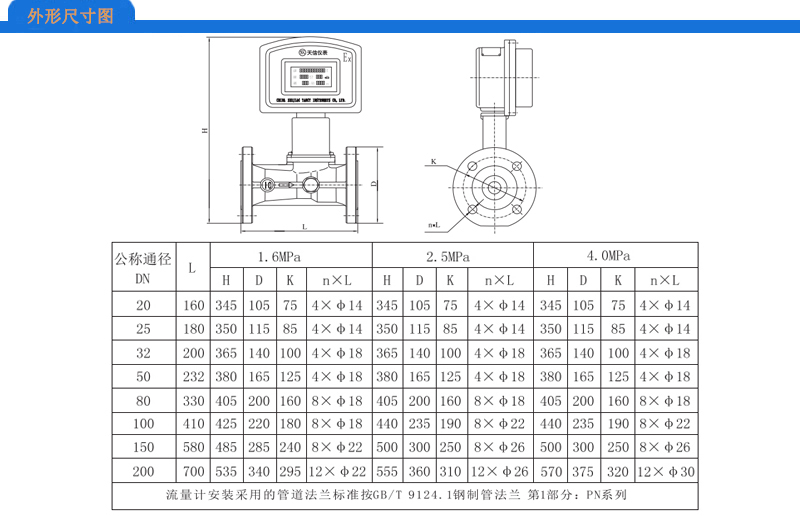

旋進旋渦氣體流量計流量范圍：表1

儀表口徑 DN(mm)	流量范圍（m³/h）	儀表系數（m³）^-1	壓力等級（MPa）	備注
DN25	2.5～30	240000	1.6； 2.5； 4.0．	PN≤1.6MPa為鋁合金外殼； PN≤4.0MPa為鑄鋼或不銹鋼外殼；PN＞4.0MPa為特殊規格；請在訂貨時注明。
DN32	4.5～60	90000
DN50	10～150	24000
DN80	28～400	4800
DN100	50～800	2800
DN150	150～2250	680
DN200	360～3600	210

旋進旋渦流量計選型表：

FX-LUX	旋進旋渦流量計
代碼	公稱通徑DN
20 … 200	DN20 … DN200
代碼	補償方式
N Y	普通型（無補償）溫壓補償一體化
代碼	輸出信號
M H	4~20mA 4~20mA+HART
代碼	通訊接口
N M	無通訊 RS485 MUDBUS
代碼	壓力等級
1 2 3	PN1.6 PN2.5 PN4.0
代碼	表體材質
G L	鑄鋼（304）鑄鋁
代碼	供電方式
D C	24V DC 3.6V電池
B	防爆
流量范圍：0~□□□m³/h
