鎧裝熱電阻

WZPK系列鎧裝熱電阻是一種工業現場常用的溫度測量傳感器，其直徑小、易彎曲，韌性好、抗震性強，適宜安裝在管道狹窄和要求快速反應、微型化等特殊場合，也可作為裝配式熱電阻的...

在線咨詢全國熱線
18915198233

WZPK系列鎧裝熱電阻是一種工業現場常用的溫度測量傳感器，其直徑小、易彎曲，韌性好、抗震性強，適宜安裝在管道狹窄和要求快速反應、微型化等特殊場合，也可作為裝配式熱電阻的測量原件使用。
鎧裝熱電阻根據電阻的熱效應，利用物質在溫度變化時，其電阻值也隨著發生變化的特征來測溫的，當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。通常與顯示儀表、記錄儀和數字調節儀等配套使用，用于溫度的測量顯示與控制等用途。

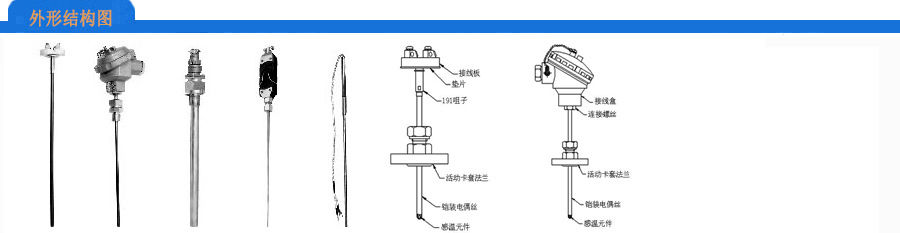

鎧裝熱電阻是采用高精度薄膜熱電阻原件，直接測量各種過程中-200℃~600℃范圍內的液體、氣體、蒸汽介質以及固體表面溫度。測量精度高、穩定性好。熱電阻根據應用場合的不同有不同外形的不同種類，但是大體都是由測量原件、保護套管、安裝固定裝置和接線盒組成。
技術參數：
測量介質：液體、氣體、蒸汽及固體表面
分度號： Cu50、Pt100（常用）、Pt1000
允差范圍：Pt100A級：±（0.15+0. 2%︱t︱）
Pt100B級：±（0.3+0.5%︱t︱）
Cu50：±（0.3+0.5%︱t︱）
安裝方式：螺紋或法蘭；固定或活動
接線盒：防水、防爆
執行標準：IEC751、JB/T8622-1997、JB/T8623-1997、JB/T5518-1991

熱電阻選型表：

W	溫度儀表
Z	熱電阻
代碼	測量原件
P C	鉑電阻銅電阻
K	鎧裝式
代碼	熱電阻原件數量
無 2	單支雙支
代碼	安裝固定裝置
1 2 3 4 5	無固定裝置固定螺紋活動螺紋固定法蘭活動法蘭
代碼	接線盒形式
3 4 X	防水接線盒防爆接線盒插座式
代碼	保護管直徑
3 4 5 6 8	Φ3 Φ4 Φ5 Φ6 Φ8
代碼	分度號
P1 P2 C	Pt100 Pt1000 Cu50
代碼	總長：□□□mm（數字標注）
代碼	插深：□□□mm（數字標注）
代碼	電氣接口
M N G	M20*1.5 NPT1/2 G1/2
代碼	保護管材質
1 3 6 T	1Cr19Ni9Ti 304 316 其它材質訂貨時說明
