寬屏彩色無紙記錄儀

FX-RJ430系列寬屏彩色無紙記錄儀將采集的數據/運算數據以時間為基軸記錄在儀器內部的存儲系統中，存儲數據通過運算、模擬后顯示在液晶屏上，歷史記錄可以顯示數字、棒圖顯示、曲...

在線咨詢全國熱線
18915198233

FX-RJ430系列寬屏彩色無紙記錄儀將采集的數據/運算數據以時間為基軸記錄在儀器內部的存儲系統中，存儲數據通過運算、模擬后顯示在液晶屏上，歷史記錄可以顯示數字、棒圖顯示、曲線顯示、報警列表等。與各類傳感器、變送器配合使用，可對溫度、壓力、液位、流量、重量等工業過程參數進行測量、顯示、報警控制、變送輸出、數據采集、通訊及記錄。
FX-RJ430系列寬屏彩色無紙記錄儀支持12路模擬量輸入，4路模擬輸出，6路報警輸出，12路全隔離DC24V配電輸出，設定數據與記錄數據掉電保護功能，標準MODBUS-RTU協議，可實現遠程監控。
技術參數：
測量點數：1~12路

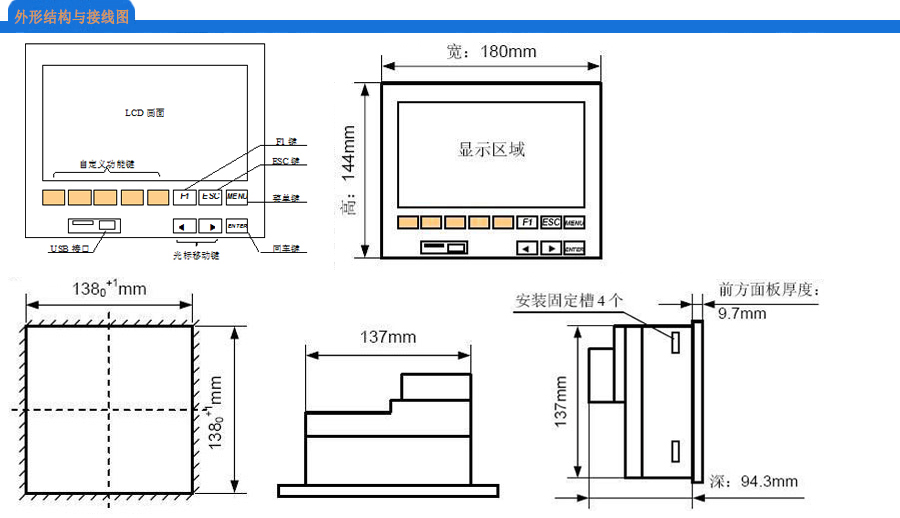

外形規格：180*144mm（開孔：138*138mm）
屏幕顯示：7英寸320*240彩色TFT液晶顯示
測量精度：±0.2%FS±1d
報警功能：6路
PID控制：4路
電流輸入：4～20mADC、0～10mADC、0～20mADC
電壓輸入：0～5V、1-5V、0～20mV、0～100mV
電阻輸入：0~400Ω
熱電阻輸入；Pt100、Cu50、G53、Cu100、BA1、BA2
熱電偶輸入：K、S、B、R、T、E、N、J、WRe3-25、WRe5-26
變送輸出精度：±0.2%FS 負載能力:0～600Ω
24V饋電：12路
輸出入阻抗：0～10mA：500Ω、4～20mA：250Ω、DC.V: ≥200KΩ
熱電偶及DC.MV:≥10MΩ冷端自動補償精度0～40℃范圍內±0.3℃
熱電阻:三線制輸入3×10Ω以內補償
脈沖幅值:≥2.5V,頻率范圍0.01～1000HZ
繼電器接點容量：AC220V3A、DC30V3A
打印控制：打印接口為RS-232C，可直接配接SP-A40SH系列串行打印機
供電電源：AC220V≤6W或24V
工作環境要求：溫度：0～50℃、相對濕度：<58%，無腐蝕性氣體，無震動場合。

無紙記錄儀選型表：

FX-RJ	無紙記錄儀
430	寬屏zui多12路
代碼	屏幕顯示
D C	單色彩屏
代碼	輸入通道數
1 2 3 … 12	1路 2路 3路 … 12路
代碼	模擬輸出通道數
0 1 2 3 4	無輸出 1路 2路 3路 4路
代碼	報警輸出數量
00 01 02 03 … 06	無報警 1路報警 2路報警 3路報警 … 6路報警
代碼	流量功能
0 1 2	無流量功能帶流量累積功能帶流量累積和流量補償功能
代碼	USB轉存功能
0 1	無 USB轉存+U盤
代碼	通訊接口
無 R5 R2	缺省為不帶通訊接口帶RS485 MODBUS-RTu 帶RS232通訊接口
代碼	供電電源
K	220V AC
